Anlage zur keramischen Beschichtung von Pfannen und Töpfen

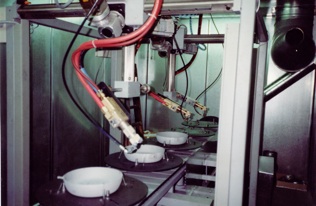

Mit dieser Anlage werden in 2 Stufen Pfannen und Töpfe mit einer keramischen Beschichtung versehen. Die Vorgabe war, eine möglichst gleichmäßige Beschichtung auch in der Pfannenmitte zu erzielen. Die Pfannen und Töpfe werden an den beiden Beschichtungsstationen in Rotation versetzt und mit einem 3-Achs Handling, an dem der Plasmabrenner befestigt ist, abgefahren. Um eine gleichmäßige Beschichtungsstärke zu erzielen, werden die Achsen und der Teller zur Tellermitte hin beschleunigt.
Der Antrieb des Drehtellers und der 3 Achsen erfolgt mit Hilfe eines Servomotors. Der millimetergenaue Weitertransport der Pfannen erfolgt über einen Schrittmotor.
Unsere Aufgabe war:
- die gesamte Konstruktion der Anlage
- der mechanische Zusammenbau der Anlage
- die elektrische Projektierung
- die gesamte elektrische Ausrüstung
- die Programmierung
- die Dokumentation der Anlage
Zum Einsatz für den Transport der Pfannen kam ein Siemens Schrittmotor. Für die beiden Tellerantriebe und die 6 Achsen jeweils ein digitaler Siemens Servomotor.

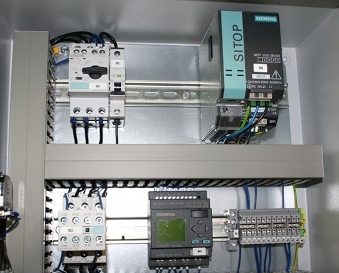

Die Ansteuerung erfolgt mit einer Siemens Sinumerik 840 D und einer S7 CPU 314 mit diversen Ein-und Ausgangsmodulen.
